INDUSTRIELLE LAGERUNG / GERÄTEAUSWAHL

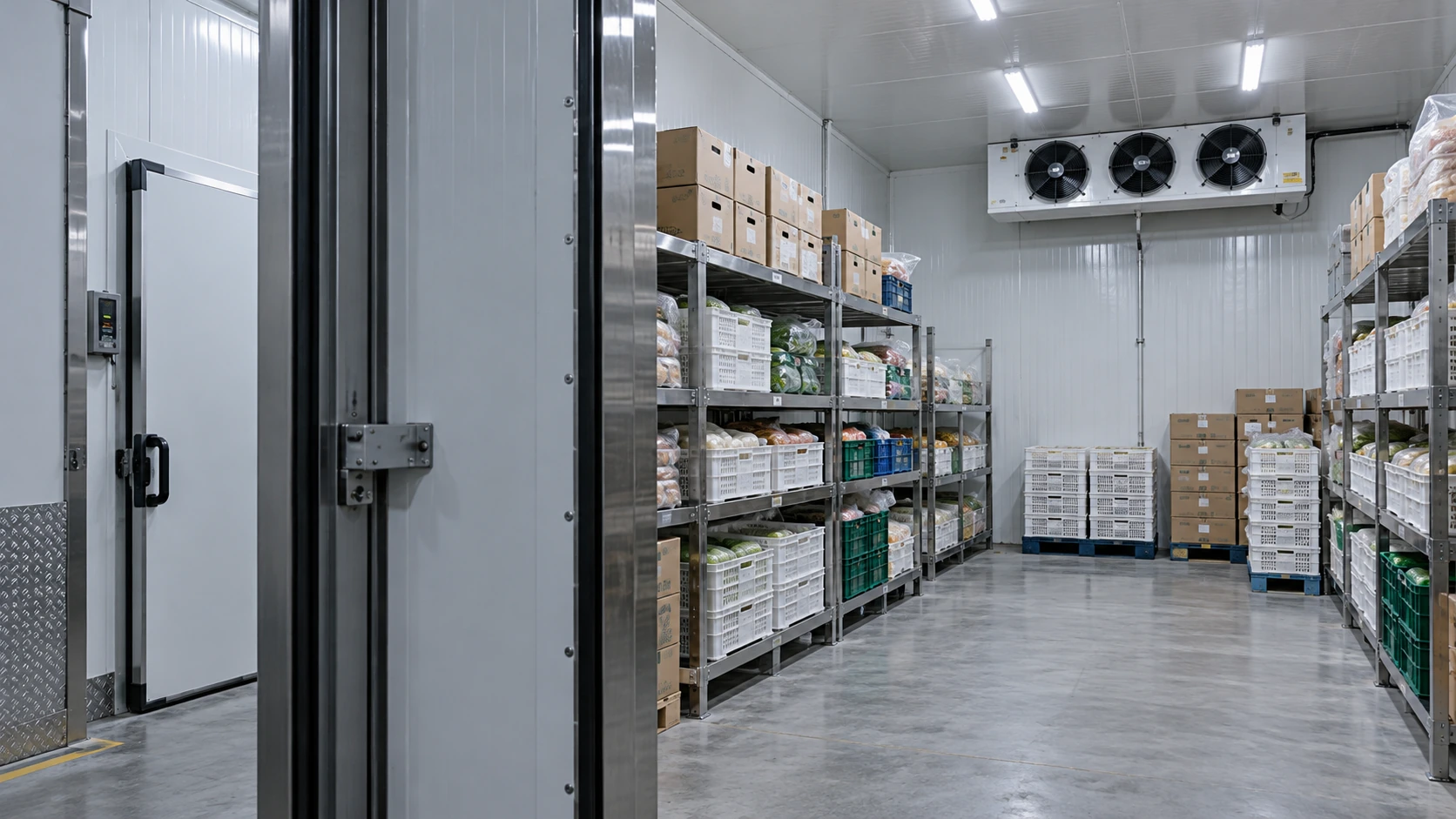

Luftentfeuchter für Kühlräume
Wählen Sie Kühlraum-Luftentfeuchter nach niedrigster Eintrittstemperatur, Feuchtelast durch Türöffnungen und erforderlicher Feuchte beziehungsweise Taupunkt. Prüfen Sie Adsorptionsrotorgeräte anhand dieser Bedingungen.
RY-Katalogleistungen gelten bei 20°C/60% RH; der angegebene Betriebsbereich beträgt −10 bis +55°C. Fordern Sie Tieftemperatur-Leistungskurven und eine Laborprüfungsabstimmung für Ihr Projekt an.
Nach gemessenen Bedingungen auswählen. Kühlraumanwendung. Tieftemperaturleistung und eingetragene Feuchtelast für das gewählte Modell bestätigen.
VERFAHRENSWAHL
Einen Tieftemperatur-Luftentfeuchter für Kühlräume wählen

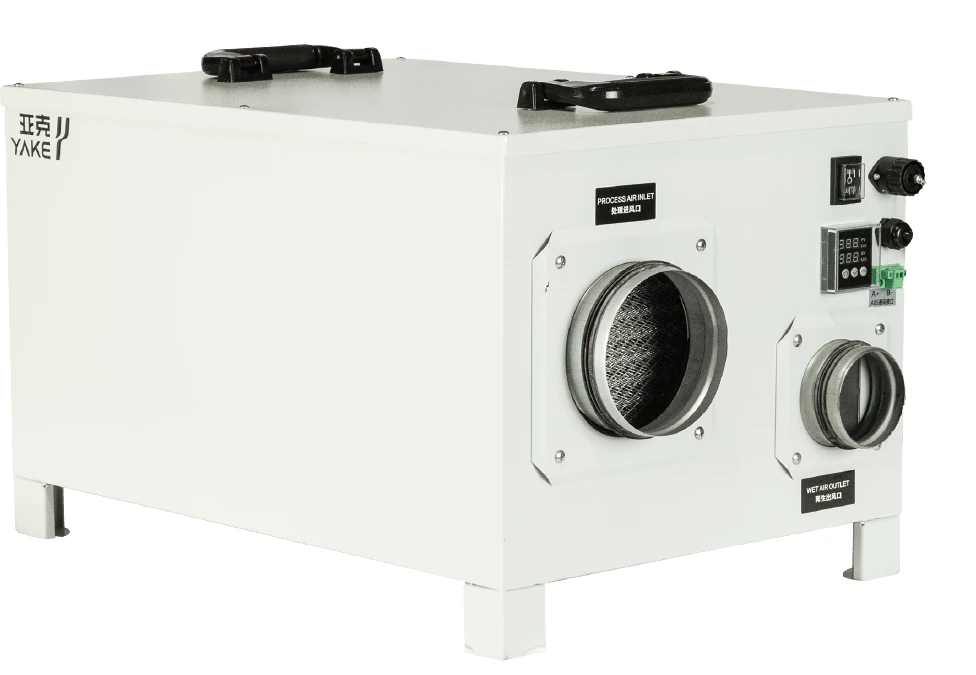

Ein Adsorptionsrotor entzieht Wasserdampf durch Adsorption und kann Luft unter 0°C trocknen, ohne auf Kondensation an einem kalten Register angewiesen zu sein. Herkömmliche Kondensationsentfeuchter verlieren bei sinkender Eintrittstemperatur Leistung; ihre Register können vereisen. Beginnen Sie die Kühlraumauswahl mit niedrigster Betriebstemperatur und erforderlichem Taupunkt.
Kalt- und Frostbereich
Prüfen Sie die RY-Adsorptionsbaureihe für den tatsächlichen Eintrittszustand. Unterhalb des angegebenen Betriebsbereichs ist vor der Auswahl eine technische Bewertung erforderlich.
Wärmere Lagerbereiche
Kondensationsgeräte können sich für wärmere Lager eignen, wenn die erforderliche Entfeuchtung bei Betriebstemperatur nachgewiesen ist und Kondensat zuverlässig ablaufen kann.
Unterschiedliche Nennbedingungen
RY-Nennwerte gelten bei 20°C/60% RH. Ein Temperaturbereich ist keine Tieftemperatur-Leistungskurve. Fordern Sie die Kurve für Ihr Projekt an, statt Tabellenwerte zu extrapolieren.
MODELLAUSWAHL
RY-Adsorptionsmodelle zur Projektprüfung
Alle folgenden Leistungen sind Katalogwerte bei 20°C/60% RH und keine Entfeuchtungsraten im Kühlraum. Prüfen Sie beide Luftströme und die Stromversorgung, bevor Sie eine Tieftemperaturkurve anfordern.
| Modell | L/day | PPD | Nennbedingung | Prozess-/Umluftvolumenstrom | Regenerationsluftvolumenstrom | Stromversorgung (V / Phasen / Hz) | Betriebsbereich |
|---|---|---|---|---|---|---|---|
| RY-100MAdsorption | 12 | 25 | 20°C/60% RH | 93 m³/h | 30 m³/h | 220/1ph/50 | -10~+55 °C |
| RY-200MAdsorption | 15 | 32 | 20°C/60% RH | 198 m³/h | 60 m³/h | 220/1ph/50 | -10~+55 °C |
| RY-300MAdsorption | 48 | 101 | 20°C/60% RH | 320 m³/h | 110 m³/h | 220/1ph/50 | -10~+55 °C |
| RY-600MAdsorption | 72 | 152 | 20°C/60% RH | 580 m³/h | 200 m³/h | 220/1ph/50 | -10~+55 °C |
| RY-750MAdsorption | 108 | 228 | 20°C/60% RH | 750 m³/h | 250 m³/h | 380/3ph/50 | -10~+55 °C |
| RY-1000MAdsorption | 180 | 380 | 20°C/60% RH | 1000 m³/h | 400 m³/h | 380/3ph/50 | -10~+55 °C |
| RY-1500MAdsorption | 240 | 507 | 20°C/60% RH | 1550 m³/h | 580 m³/h | 380/3ph/50 | -10~+55 °C |
| RY-3000MAdsorption | 456 | 964 | 20°C/60% RH | 3000 m³/h | 1100 m³/h | 380/3ph/50 | -10~+55 °C |
PPD = US-Pints/Tag, aus L/Tag × 2,113 umgerechnet und gerundet. Dies ist keine AHAM/DOE-Prüfangabe. Die Leistung muss bei tatsächlicher Eintrittstemperatur und Feuchte bestätigt werden; der Betriebsbereich ist eine separate Spezifikation.
LAST UND EINBAU
Feuchteeintrag begrenzen. Beide Luftwege planen.
Türöffnungen und Undichtigkeiten führen wärmere, feuchtere Luft zu kalten Oberflächen. Erfassen Sie den Lagerbetrieb vor der Geräteauslegung. Ein Entfeuchter ergänzt intakte Türen, Dichtungen und die Wartung der Kälteanlage.
Last durch Türöffnungen
Geben Sie Öffnungsgröße, Öffnungen pro Stunde, Öffnungsdauer, Schleusenbedingungen und benachbarte Verladetätigkeiten an. Häufiger Zugang und geschlossenes Lager erfordern unterschiedliche Lastbewertungen.
Reif und kalte Oberflächen
Dokumentieren Sie Oberflächentemperaturen und Kondensations- oder Eisstellen. Prüfen Sie die Luftfeuchte im Verhältnis zu diesen Oberflächen. Erforderliche Abtau- und Wartungsverfahren der Kälteanlage bleiben bestehen.
Regenerationsabluft
Führen Sie feuchte Regenerationsluft vom Lager und vom Prozesslufteintritt weg. Bestätigen Sie Kanaldruck, Austrittsort, Dämmung und Kondensatbehandlung des Abluftwegs.
Aufstellort
Prüfen Sie bei Eignung eine Aufstellung außerhalb des Kühlraums mit Trockenluftkanälen. Bestätigen Sie Rückluftführung, Wärmeeintrag ins Lager, Durchführungen und tatsächliche Geräteumgebung.
Wartungszugang
Halten Sie Filter, Rotor und Heizungswartungspunkte zugänglich. Vereinbaren Sie Freischaltung, Reinigungszugang und Inspektionsintervalle für die gewählte Installation.
Stromversorgung und Regelung
Gleichen Sie Spannung, Phasen und die angegebene 50Hz-Versorgung ab. Bestätigen Sie 60Hz-Anforderungen separat, ebenso Sensorposition, Alarme und Kälteanlagenschnittstellen.
LAGERBEDINGUNGEN
Luftzustandsziele auf das Lagergut abstimmen
Legen Sie Lagerbedingungen nach Anforderungen von Ware und Verpackung fest und bestätigen Sie dann die Geräteaufgabe. Jeder Raum benötigt eine eigene Prüfung von Temperatur, Feuchte und Luftverteilung.
Saatgutlagerung
Geben Sie für trockenlagerfähiges Saatgut Art, Feuchtespezifikation, Verpackung und Lagertemperatur an. Raumfeuchteregelung allein weist weder Saatgutfeuchte noch Keimfähigkeit nach.
Tieftemperaturlagerung
Bewerten Sie Kondensation an Ware, Regalen und Verpackungen anhand der niedrigsten Oberflächentemperatur. Bestätigen Sie, ob unverpackte Ware die geplante Feuchte verträgt.
Vorräume in der Kühlkette
Bewerten Sie den Pufferraum getrennt vom Kühlraum. Bestimmen Sie Türabfolge, einströmende Luft und Luftverteilung, bevor Sie den Trockenluftbedarf lokalisieren.
MODELLVALIDIERUNG
Leistungsdaten für Ihre Kühlraumbedingungen anfordern
Tieftemperaturleistung kann im Labor unter Ihren Projektbedingungen geprüft werden. Fordern Sie eine projektspezifische Leistungskurve an und stimmen Sie den Prüfumfang ab: Eintrittstemperatur/RH, Ziel-RH oder Taupunkt, Prozessluftvolumenstrom und Betriebsplan. Bestätigen Sie vor Bestellung aus den Messdaten den modellspezifischen Wasserentzug, die Austrittstemperatur und den Regenerationsbedarf.
Häufige Fragen
Fragen zur Geräteauswahl
Kann ein Adsorptionsentfeuchter unter dem Gefrierpunkt arbeiten?
Adsorption kann unter 0°C Feuchte entfernen. Der angegebene RY-Betriebsbereich beginnt bei −10°C; tatsächliche Entfeuchtung und Einbaubedingungen müssen weiterhin bestätigt werden. Eine Eignung für kältere Tiefkühlräume darf nicht angenommen werden.
Wie viel Wasser entfernt ein Modell in meinem Kühlraum?
Fordern Sie Tieftemperaturkurven für Ihren Eintrittszustand und das Feuchteziel an. Der Katalognennwert bei 20°C/60% RH darf nicht als Entfeuchtungsrate im Kühlraum verwendet werden.
Beseitigt ein Gerät sämtliche Vereisung?
Das hängt von Feuchteeintrag, Luftverteilung, kalten Oberflächen und Kältebetrieb ab. Bestimmen Sie Last und Abnahmekriterien, bevor Anzahl und Position der Geräte festgelegt werden.
Kann der Luftentfeuchter außerhalb des Kühlraums stehen?
Eine Außenaufstellung mit kanalgeführter Trockenluft kann geprüft werden. Bestätigen Sie Prozessrückluft, Kanalwiderstand, Dämmung, Wärmeeintrag und einen separaten Regenerationsabluftweg.
- 01
Lagergut, Verpackung, Raumvolumen und Lagertemperatur
- 02
Eintritts-RH, Ziel-RH/Taupunkt, kälteste Oberflächen und beobachteter Reif
- 03
Türgröße, Öffnungshäufigkeit/-dauer und Vorraumbedingungen
- 04
Stromversorgung, Prozess-/Regenerationskanäle, Wartungsraum und Zeitplan
